Description

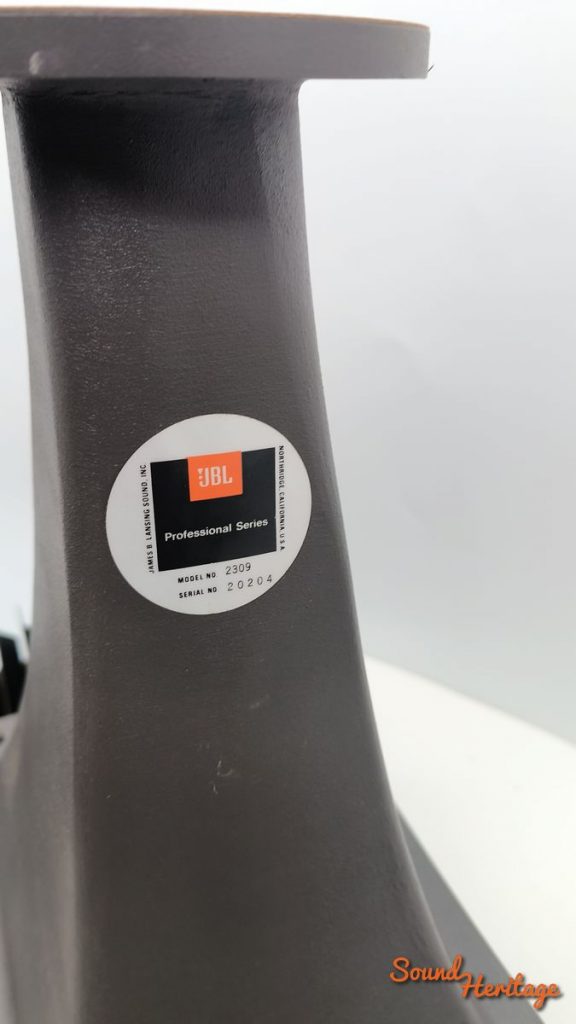

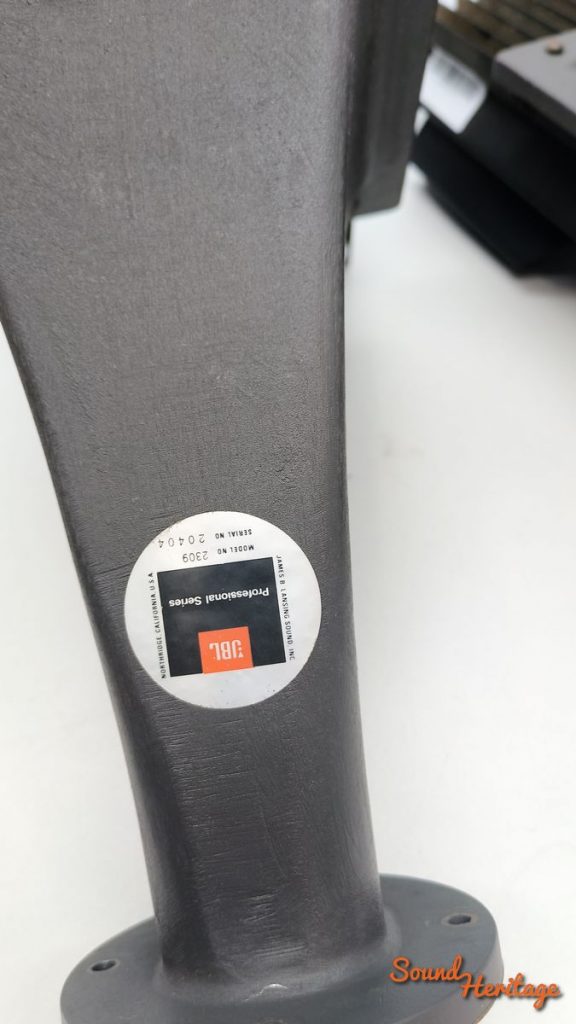

JBL 2309 — pavillon

• Type : pavillon exponentiel rectangulaire (bouche ~12″).

• Gorge : 50 mm (2″).

• Bande d’usage : ≥ 800 Hz (avec 2310) ; sensibilité mesurée ~107 dB/1 W/1 m (avec 2310).

• Directivité (avec 2310) : 100° (H) × 45° (V).

• Dimensions/poids (pavillon seul) : 267 (W) × 191 (H) × 305 (D) mm, ~2,5 kg.

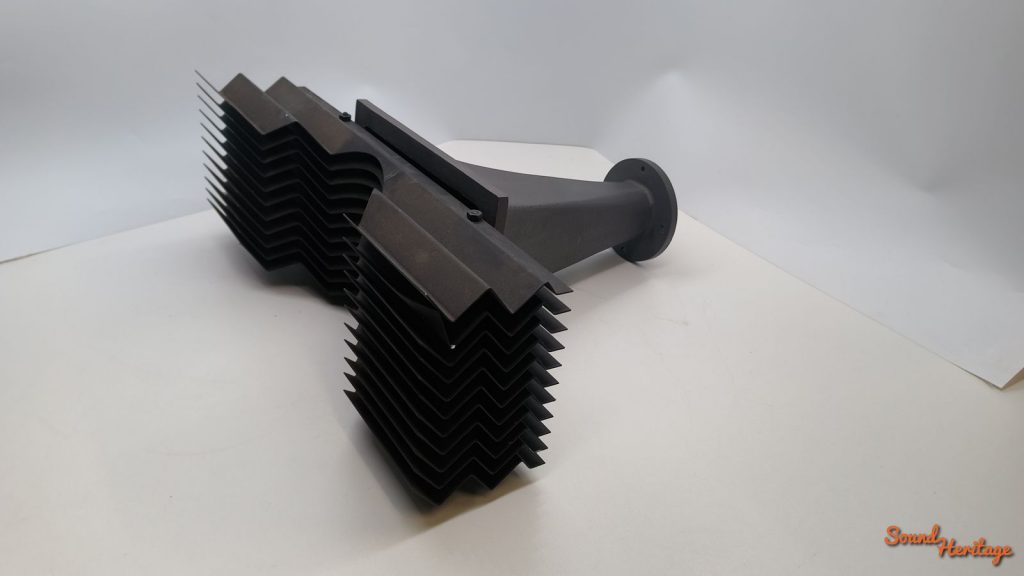

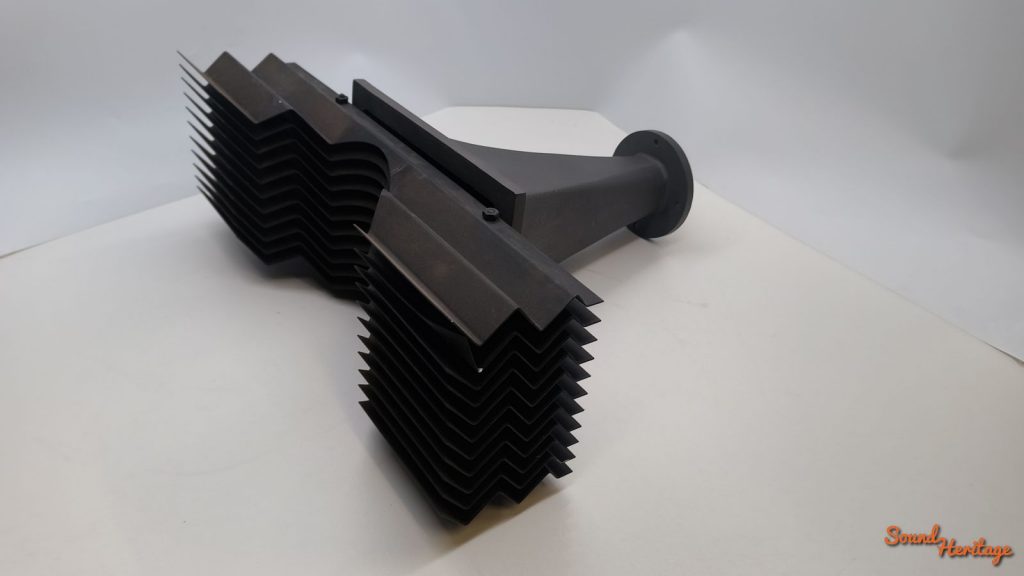

JBL 2310 — diffuseur (lentille acoustique)

• Type : lentille à plaques pliées (“folded-plate”).

• Rôle : élargir et lisser la dispersion du 2309 (profil 100°×45°).

• Montage : doit être monté sur une baffle pour une transition correcte autour du point de coupure ; éviter toute obstruction des côtés. Recommandation minimale souvent citée : 51×51 cm de baffle plane.

• Dimensions/poids (lentille seule) : 505 (W) × 178 (H) × 118 (D) mm, ~1,8 kg (poids d’expédition documenté ~5,5 kg).

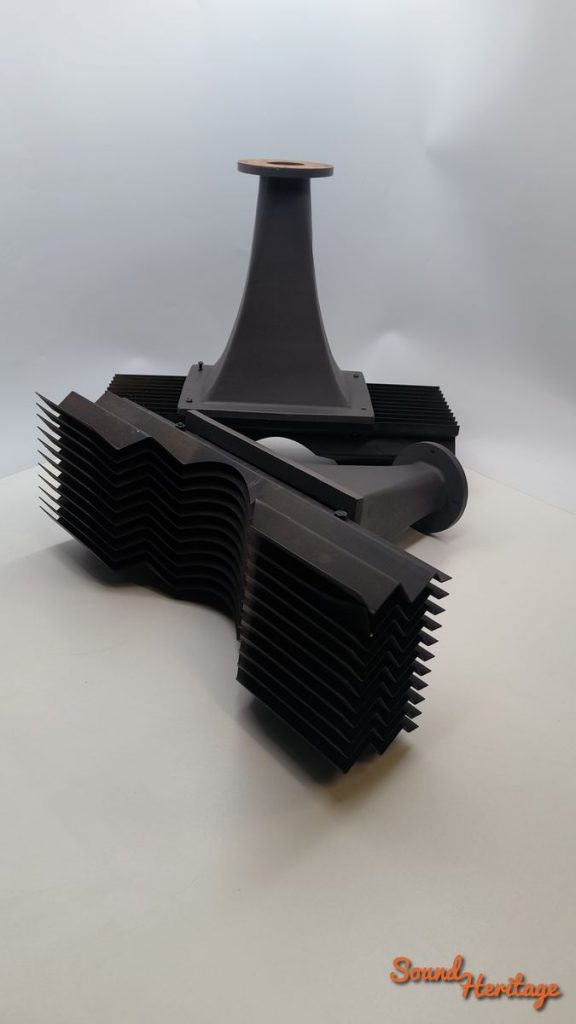

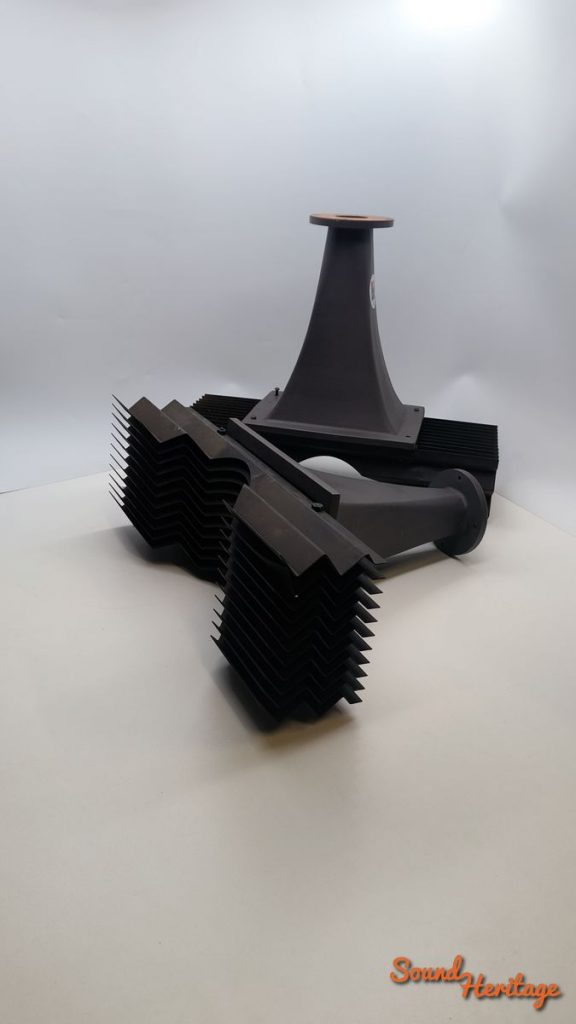

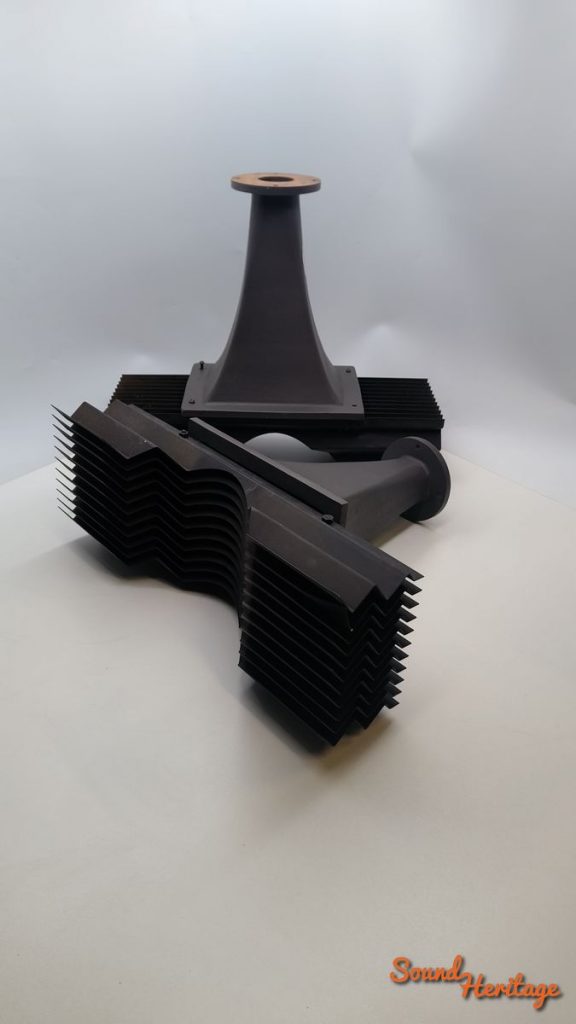

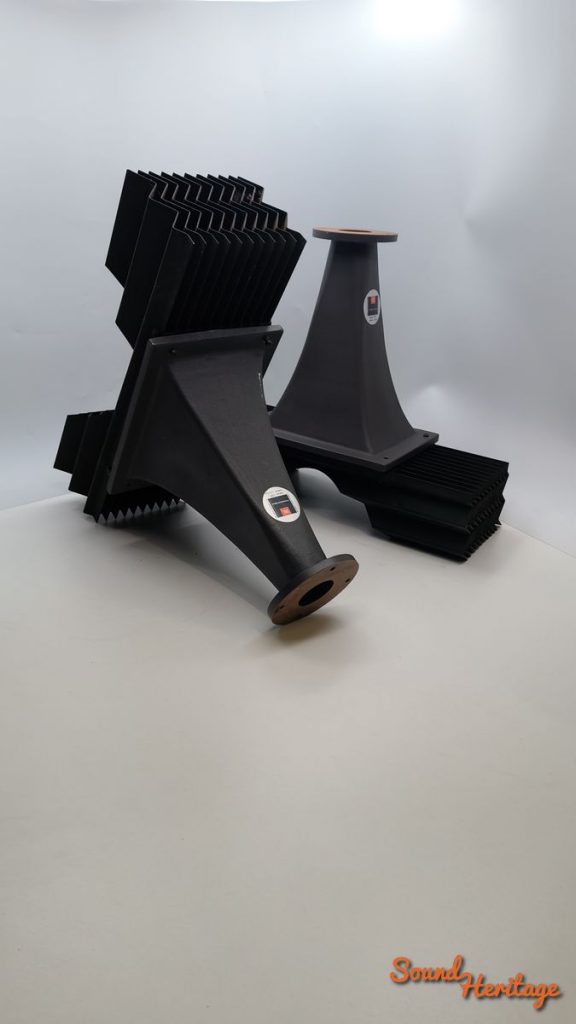

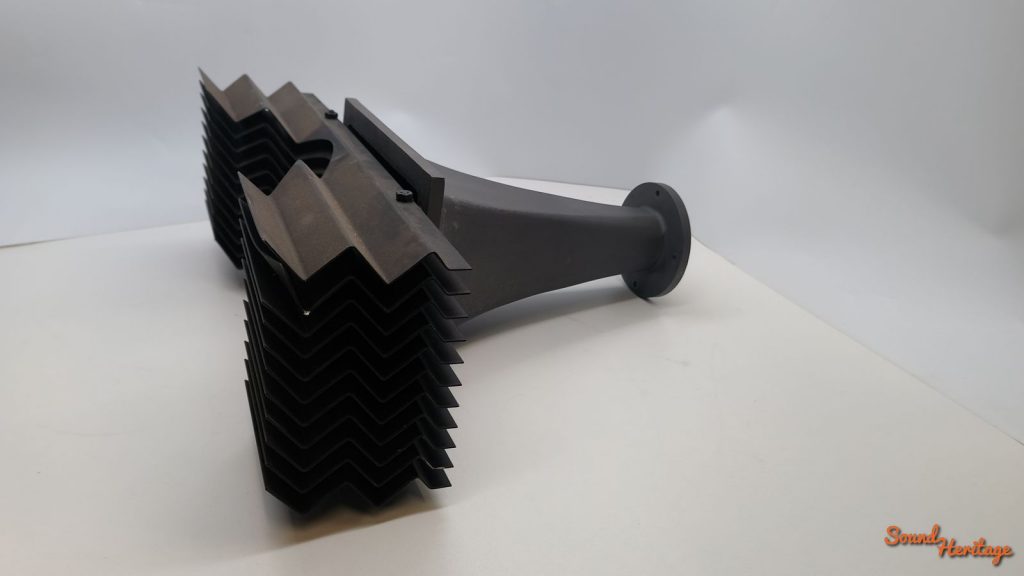

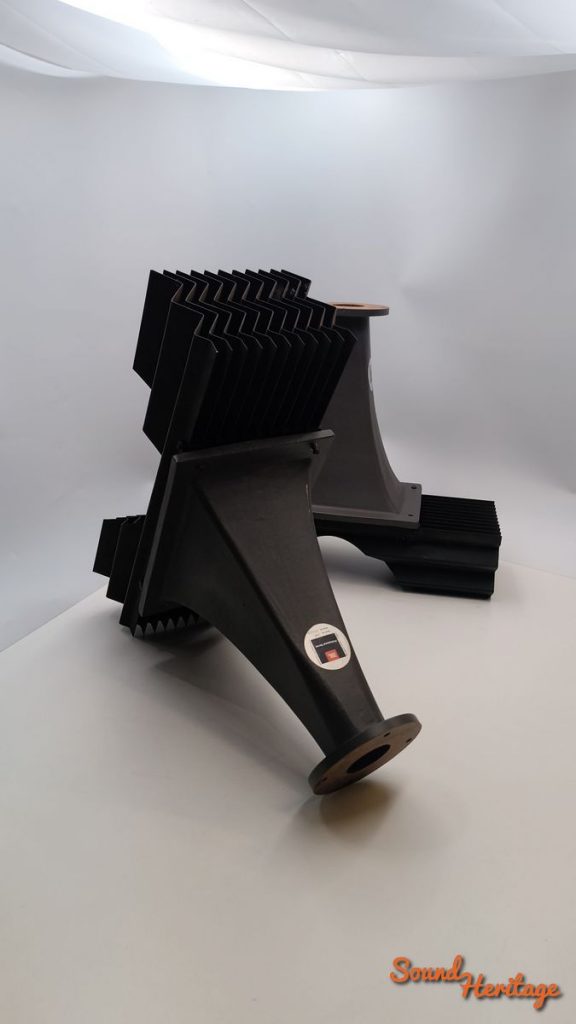

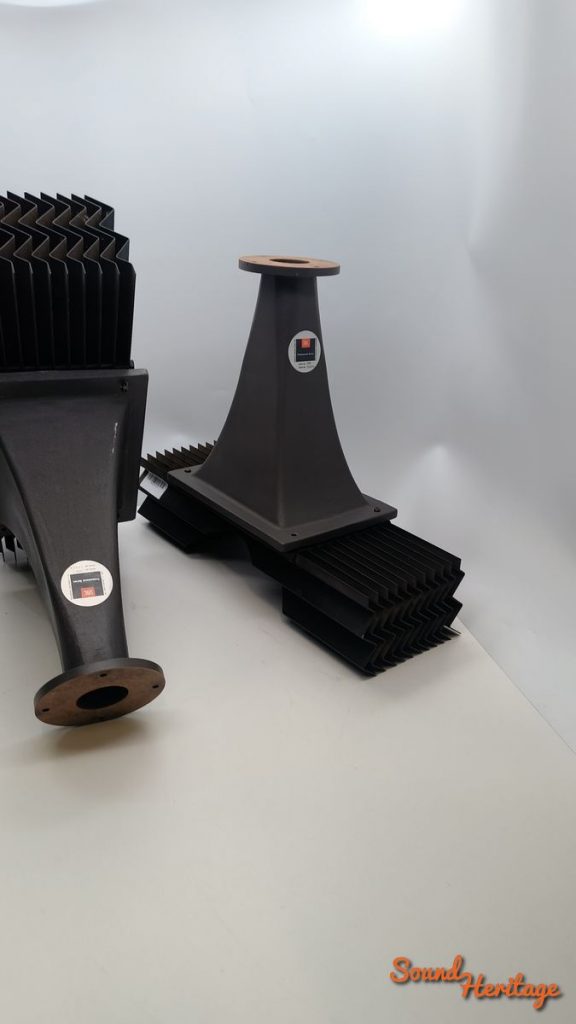

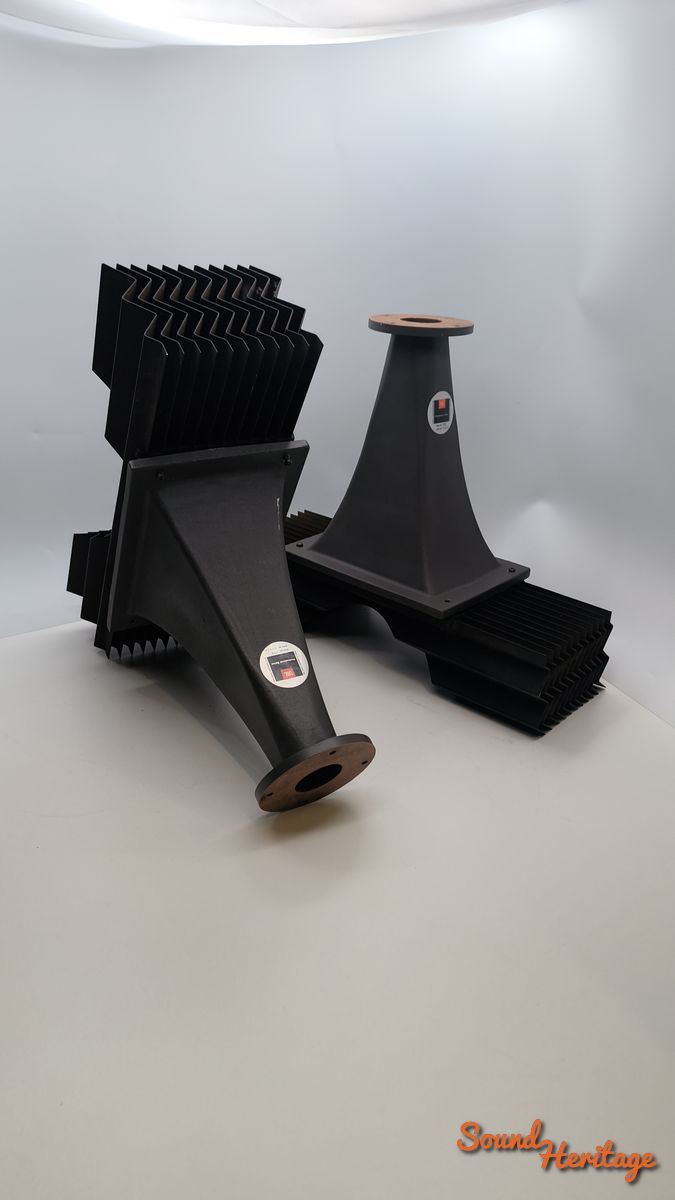

Ensemble JBL 2390 (2309 + 2310)

• Usage recommandé : au-dessus de 800 Hz (possible jusqu’à ~500 Hz si le contrôle vertical est moins critique et avec baffle adéquate).

• Directivité nominale : 100° H / 45° V ; Q ≈ 2 (bande 2 kHz).

• Le 2310 est accouplé à un pavillon exponentiel rectangulaire 12″ ; la lentille doit rester exposée (ne pas masquer les extrémités).
