Description

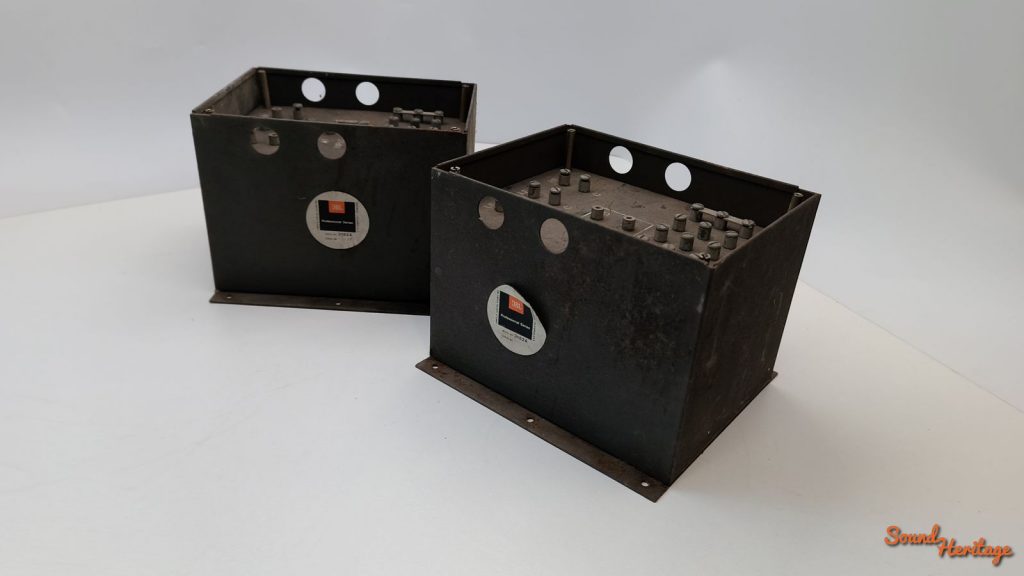

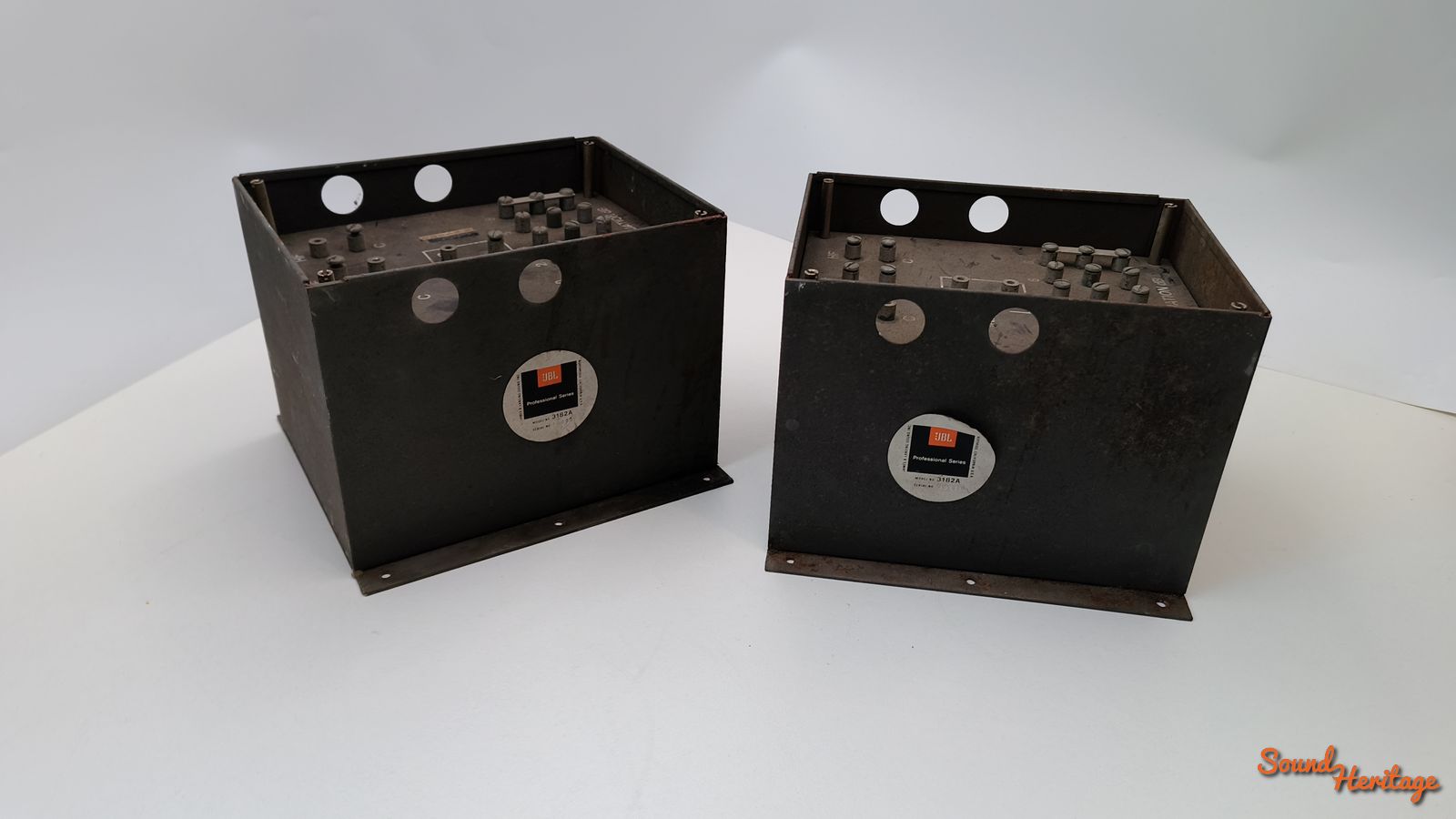

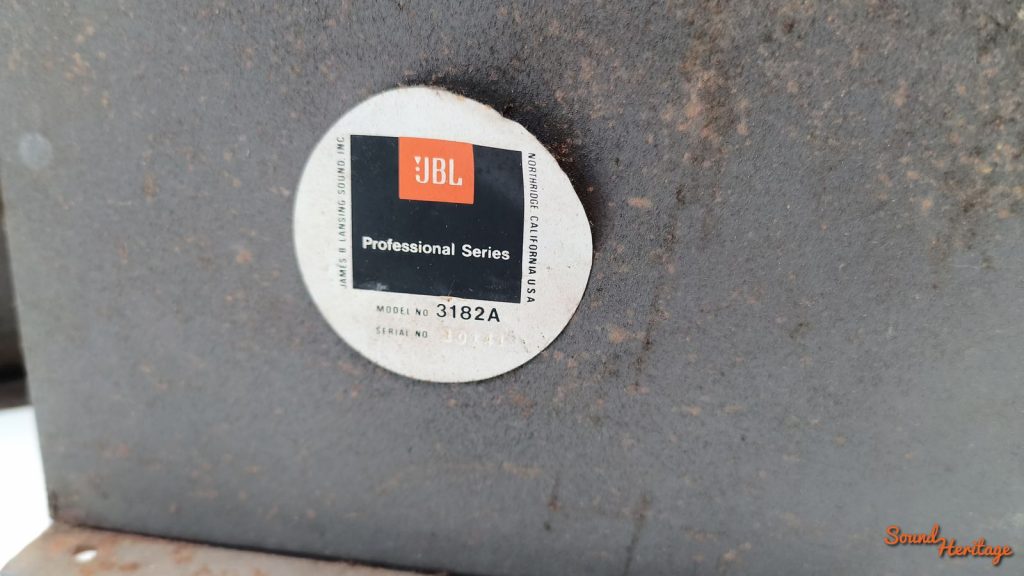

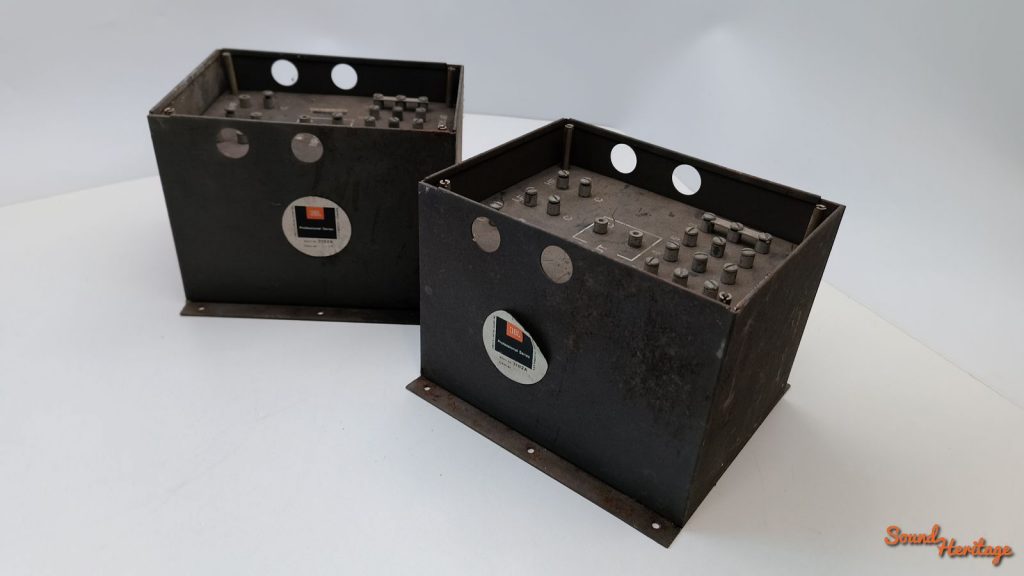

Filtre Jbl 3182A contrôlés et fonctionnel d’origine.
Voici l’essentiel sur le JBL 3182 (filtre passif deux voies) :
-
Usage : réseau haute puissance pensé pour cinémas/auditoriums.
-
Coupure : 800 Hz (pentes 12 dB/oct).
-
Impédances : compatible 12–16 Ω côté grave et aigu (nominal 16 Ω/16 Ω).Puissance admissible (programme) : 250 W.
-
Réglage niveau HF : atténuation 0/-2/-4/-6/-8 dB par barrette de strap.
-
Topologie : filtre 12 dB/oct + correction d’impédance sur la voie grave pour tenir précisément la Fc.
-
Poids : ~5,5 kg.
-
Période : lancement ~1971.
Connexions & schéma (aperçu)

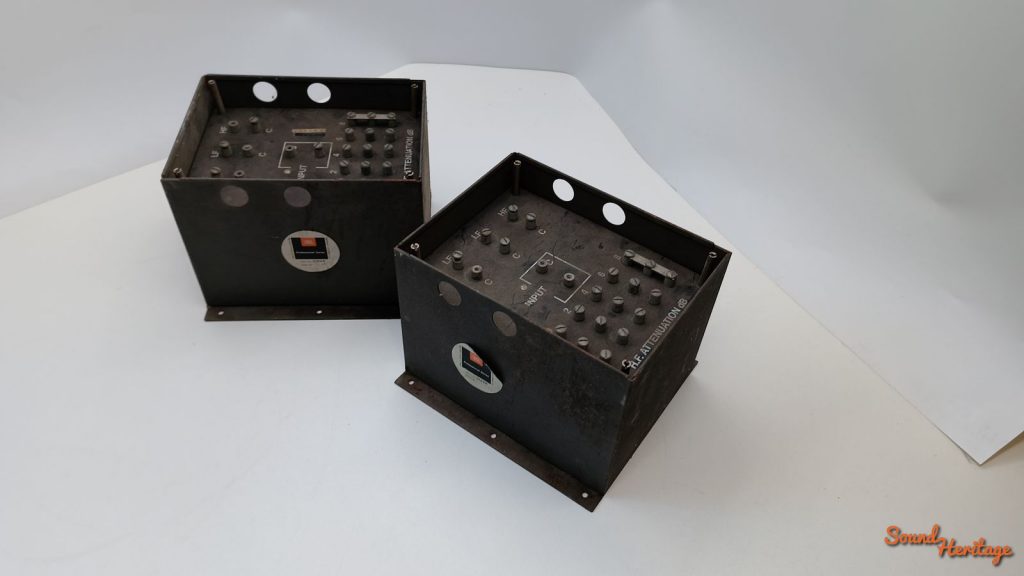

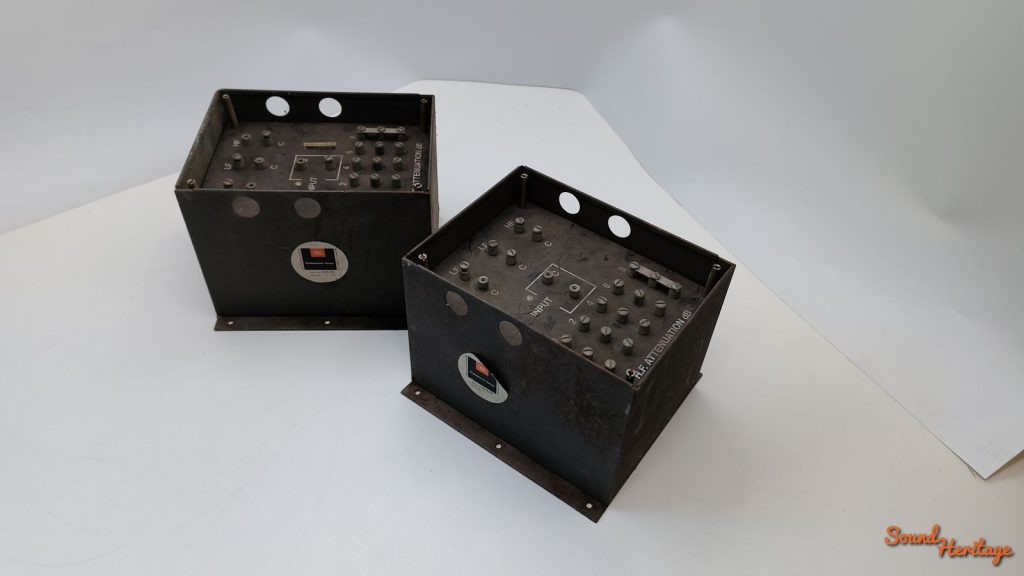

Entrée IN/COM, sorties LF (grave) et HF (compression), plus cavaliers d’atténuation HF ; le bulletin de service montre la disposition et les taps.
Remarques d’intégration
-
Idéal avec woofer 16 Ω + compression 16 Ω à haut rendement, coupure à 800 Hz. Prévoir condensateurs HP non polarisés et selfs faibles pertes si recap/restauration.
Variante
3182A : évolution début 80s, même philosophie (2-voies, atténuation par strap).
